精密模具-色综合久久88-双色注塑模具加工-色综合久-深圳铭洋宇通

TPU材料因分子極性高、收縮率低、熔體粘彈性強(qiáng)等特性，在注塑成型中易與模具產(chǎn)生異常粘附。降低粘模風(fēng)險(xiǎn)需從材料改性、模具工程、工藝調(diào)控三方面協(xié)同發(fā)力，在納米級界面構(gòu)建物理與化學(xué)的雙重隔離機(jī)制。

一、模具界面納米工程

1. 表面能操控技術(shù)

· 超疏水鍍層：DLC類金剛石鍍層（厚度1-3μm）使表面能降至18-22dyn/cm，TPU接觸角＞105°

· 氟化納米膜：等離子輔助沉積PTFE復(fù)合膜（0.2μm），形成分子級防粘屏障

2. 微納拓?fù)浣Y(jié)構(gòu)設(shè)計(jì)

· 激光微織構(gòu)雕刻20-50μm蜂窩凹坑陣列，減少實(shí)際接觸面積達(dá)85%

· 電化學(xué)拋光實(shí)現(xiàn)Ra≤0.02μm鏡面，消除微觀機(jī)械鎖扣點(diǎn)

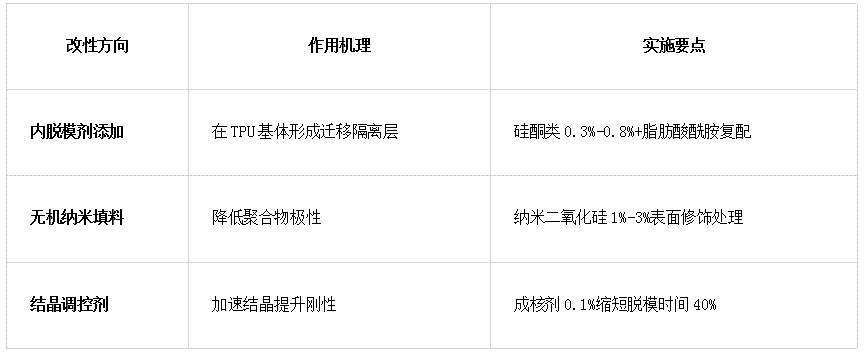

二、材料配方協(xié)同優(yōu)化

三、注塑工藝精準(zhǔn)控制

1. 溫度三重調(diào)控

· 料筒后段控溫≤180℃（抑制降解粘附）

· 模溫梯度控制：前模80-85℃ / 后模40-45℃（平衡結(jié)晶與收縮）

· 冷卻水溫差≤3℃（避免局部粘滯）

2. 壓力時(shí)序管理

      . 采用三階注射：A（低速充填90%）、B（微速補(bǔ)縮5%）、C（零壓保壓5%）

· 保壓壓力≤初始注射壓30%，時(shí)間縮短至冷卻時(shí)間15%

3. 脫模動(dòng)力學(xué)優(yōu)化

· 頂出速度分兩段：初始0.5m/s（突破粘附層）→ 后續(xù)2m/s（快速分離）

· 氮?dú)廨o助頂出：0.4MPa均壓托舉，接觸面積提升5倍

四、智能監(jiān)控系統(tǒng)

1. 粘附風(fēng)險(xiǎn)預(yù)警

· 模腔嵌入摩擦系數(shù)傳感器（實(shí)時(shí)監(jiān)測μ＞0.12預(yù)警）

· 紅外熱像儀捕捉溫差＞8℃的危險(xiǎn)區(qū)域

2. 自修復(fù)機(jī)制

· 當(dāng)檢測結(jié)晶度＜20%時(shí)，自動(dòng)啟動(dòng)模溫補(bǔ)償（+10℃/5s）

· 頂出阻力超限觸發(fā)脈沖振動(dòng)（200Hz/0.1s機(jī)械波解粘）

技術(shù)本質(zhì)：降低TPU粘模風(fēng)險(xiǎn)的核心在于打破分子間作用力鏈。表層通過納米工程構(gòu)建物理隔離屏障，材料本體借助改性劑切斷極性鍵合路徑，配合注塑參數(shù)精準(zhǔn)抑制粘彈滯留效應(yīng)。
