在手機殼、汽車燈罩等注塑產品的背后，注射成型模具的結構設計直接決定生產成敗。一套標準的熱塑性塑料注射成型模具，通常由6大模塊組成，每個部件都藏著降本增效的玄機。

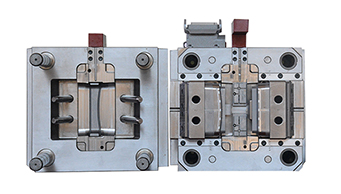

1. 成型零件：決定產品形狀的“靈魂”

型芯（凸模）+型腔（凹模）是模具的核心，直接塑造產品外形。例如手機殼模具的型腔，需精準復刻曲面弧度，公差控制在±0.05mm內。某模具廠曾因型腔拋光不足，導致外殼出現“橘皮紋”，最終損失20萬元訂單。

2. 澆注系統：熔體流動的“高速公路”

包括主流道、分流道和澆口。以礦泉水瓶模具為例，點澆口直徑僅1.2mm，卻要在0.3秒內將熔體注入型腔。不合理的流道設計會導致熔接痕，如某家電外殼因分流道過長，產品強度下降30%。

3.導向機構：合模精度的“定海神針”

導柱導套的配合精度需達H7/f6，相當于頭發絲的1/5粗細。某汽車模具因?qū)еp未更換，合模錯位0.1mm，產生飛邊，每天多消耗原料80公斤。

4.脫模機構：避免頂白的“溫柔推手”

頂針、推板等組成脫模系統。筆記本電腦外殼模具常用扁頂針，面積增大3倍，避免頂白。某廠曾因頂針分布不均，導致外殼變形率高達15%。 5. 溫控系統：冷卻效率的“隱形引擎”

水管直徑、布局影響冷卻時間。如手機電池殼模具，螺旋式水路比直水路冷卻快40%，單模日產量提升2000件。

6. 支撐結構：模具的“骨骼框架”

模架、墊塊承受注塑壓力（通常100-150MPa）。某薄壁塑件模具因模架剛度不足，生產5萬次后型腔變形，被迫提前報廢。

行業數據： 據注塑協會統計，80%的模具故障源于部件配合問題。某精密模具廠通過標準化6大模塊裝配，模具壽命從80萬次提升至120萬次，維修成本下降40%。

理解注射成型模具的“6大器官”，才能看懂報價單里的成本構成。下次收到模具方案時，不妨對照這6部分，檢查是否有冗余設計或薄弱環節，讓每一分錢都花在刀刃上。
