兩板模具作為注塑成型領域的主流模具類型，憑借其結構簡潔、生產高效的特點，廣泛應用于塑料水杯、電子產品外殼、汽車零部件等產品的制造。其工作過程可分為四個核心階段，每個階段均需精準控制以確保塑件質量。

結構組成

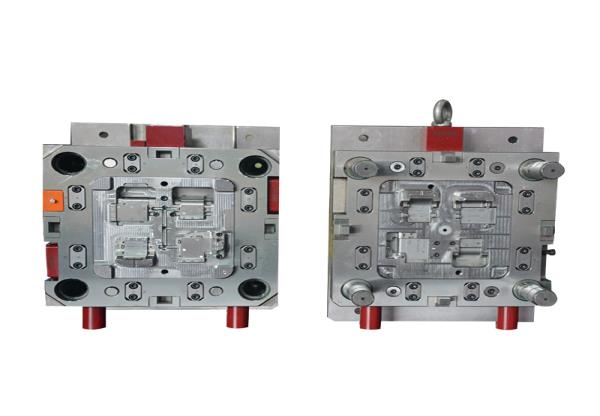

兩板模具由定模和動模兩大部分構成。定模部分固定于注塑機固定板，包含型腔、主流道襯套等組件；動模部分安裝于移動模板，設有型芯、頂針板等結構。當模具閉合時，定模與動模的配合面形成封閉型腔，為塑料熔體提供成型空間。

工作流程

1. 合模階段

動模在注塑機驅動下快速向定模移動，直至分型面完全貼合。此時需確保導柱導套精準定位，避免合模偏差導致飛邊或型腔損傷。合模力通常設定為100-150MPa，以抵抗注射階段的熔體壓力。

2. 注射填充

熔融塑料（溫度180-250℃）通過注塑機螺桿以50-150mm/s的速度注入模具。澆口作為熔體進入型腔的通道，其尺寸設計直接影響填充效果。例如，0.8mm直徑的點澆口可在0.2秒內完成手機殼型腔填充，確保熔接痕最小化。

3. 保壓冷卻

注射完成后，螺桿保持一定壓力（通常為注射壓力的60-80%），補償塑料冷卻收縮。同時，模具內的循環水系統（水溫20-50℃）通過螺旋式水路設計，將塑件冷卻至頂出溫度（通常低于熱變形溫度30℃）。某汽車燈罩模具采用優化水路后，冷卻時間從25秒縮短至18秒。

4. 開模脫模

動模后退打開時，頂針系統在液壓或機械驅動下將塑件推出型腔。頂針分布需均勻，例如在150mm×100mm的平板塑件上，每1000mm2面積應配置2-3根頂針，避免頂白現象。氣輔脫模技術可進一步提升脫模成功率，某家電外殼模具應用后不良率從0.7%降至0.2%。

兩板模具的結構精簡性帶來顯著效益：與三板模具相比，其開合模周期縮短20-30%，模具制造成本降低15-25%。某日用品生產企業采用兩板模具后，年產能提升28%，模具維護費用減少40萬元。

應用案例:某醫療耗材制造商在生產一次性注射器時，通過優化兩板模具的澆口位置和冷卻系統，使塑件尺寸精度從±0.15mm提升至±0.08mm，產品合格率從92%提高到97%。該案例驗證了兩板模具在高精度塑件生產中的可行性。

兩板模具的高效運作依賴于結構設計、工藝參數與材料特性的協同優化。隨著智能傳感器和模流分析技術的應用，其生產穩定性和塑件質量將進一步提升，持續推動注塑成型行業的技術進步。
