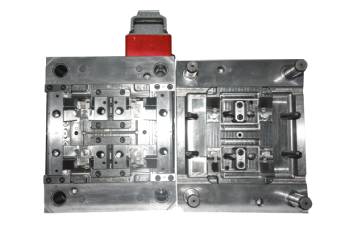

模塑分模線，也稱為分模面，是模具中上下兩部分的接觸面，是模具成型過程中將模具分開的界限。分模線的合理設計直接影響到注塑成型時的脫模效果、表面質量以及后期維護保養的便捷性。因此，選擇合適的分模線位置對于優化模具設計至關重要。

確定分模線位置的原則包括以下幾個方面：

-產品的外形特點：分模線通常應沿著產品外形的幾何特征設置，避免在產品的顯眼部位設置分模線，以減少視覺上的瑕疵。例如，避免在產品的中間或不易修整的部位設置分模線，尤其是外觀要求高的零部件。

- 模具的開閉方向：分模線應盡可能與模具的開閉方向平行。這樣可以避免分模線不匹配的情況，確保模具的開閉動作順暢。

- 便于脫模：模具設計時，分模線的位置要有利于產品的順利脫模。避免出現死角、凹陷或嵌套區域，這些地方可能導致脫模困難，從而影響生產效率。

- 加強產品結構：分模線的設置還應考慮到產品的結構強度。避免設置在薄壁部分，避免由于分模線的存在而導致產品強度不均衡或產生應力集中。

- 避免加工難度大：盡量避免選擇加工難度大、需要復雜加工工藝的部位作為分模線位置。例如，選擇具有較大曲率或細小孔洞的部位，不僅會增加加工難度，還可能影響模具的精度。

在具體的模具設計過程中，確定分模線位置需要考慮以下幾個方面的因素：

1.1. 產品的外觀和功能要求

在確定分模線位置時，首先要考慮產品的外觀和功能要求。如果產品的外觀非常重要，分模線最好選擇在不顯眼的部位，如產品的背面或隱藏區域。同時，設計時要盡量避免在光滑面或具有復雜曲面的地方設置分模線，避免影響產品的外觀。

1.2. 模具的類型和形狀

不同類型的模具對分模線的要求不同。對于注射成型模具，分模線通常位于模具的開模方向上；對于壓鑄模具，分模線可能需要根據產品的形狀和壓鑄過程的需要來設置。無論哪種情況，都要確保分模線的設計能有效配合模具的工作原理，減少加工時的干擾。

1.3. 生產效率的考慮

生產效率是企業在設計模具時不可忽視的因素。合理設置分模線的位置，能夠有效降低注塑過程中的阻力和摩擦力，提升生產效率。避免復雜的分模線設計，可以減少二次加工和修正的時間，從而提高模具的使用壽命。

2. 分模線設計中的常見問題與解決方案

2.1. 分模線影響產品外觀

有時，設計師在選擇分模線時未能充分考慮到外觀問題，導致模具產品表面出現明顯的分模線痕跡。為了解決這一問題，設計師可以選擇采用更為精細的修整工藝，或者調整分模線的位置，避免將其設置在較為顯眼的位置。

2.2. 分模線位置造成脫模困難

在一些情況下，模具的設計不合理導致脫模困難，特別是在復雜產品中。為了避免這一問題，可以通過在分模線附近設置斜面、滑塊等輔助裝置來幫助脫模，減少因分模線導致的脫模難度。

通過科學合理的分模線設計，注塑模具的生產效率、使用壽命和產品質量都能得到有效提升。因此，在注塑模具設計的每一階段，分模線的設置都不容忽視。
