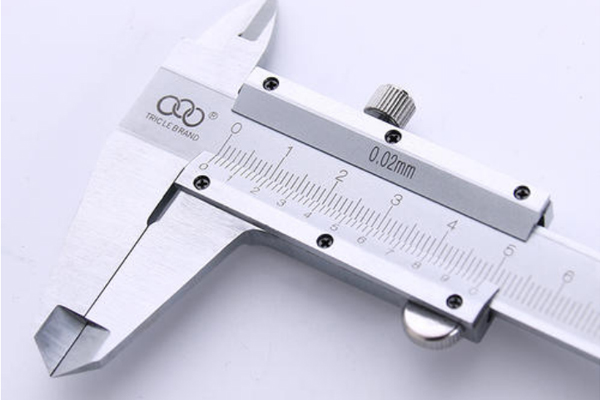

1.游標量具

這是較為常用的長度測量工具，他綜合了卡鉗和鋼尺的功能。通常測量塑料模具加工零件的尺寸、角度、形狀精度和相互位置精度等。

2.千分尺

千分尺分為機械式千分尺和電子千分尺兩大類。機械式千分尺是利用精密螺紋原理測長的通用長度測量工具。數顯千分尺也就是電子千分尺，它的原理和機械式千分尺一樣，只是在測量系統中應用了光柵測長技術和集成電路等，測量結果用數字顯示出來而已。

3.測微儀

測微儀是利用相對法來進行測量，測微儀按采用的放大原理的不同，分為機械式比較儀、光學比較儀和電學比較儀3種。

4.量規

量規是一種沒有刻度的專用塑料模具加工零件的檢驗工具，它的制造精度很高，量規的測量值是確定的，不可以進行調整。

5.塞尺

由一組具有不同厚度級差的不銹鋼制造的薄鋼片組成的量規。塞尺用于測量間隙尺寸。

6.量塊

對于一些精密塑料模具加工過程中測量，測量設備往往不能達到精度要求時，需要用到專業的測量設備，量塊就是經常用到的檢定設備。它的兩平行面間具有準確尺寸、橫截面為矩形或方形，也稱塊規。

7.三坐標測量儀

三坐標測量儀是一種以精密機械為基礎，綜合應用電子技術、計算機技術、光柵與激光干涉技術等先進技術的檢測儀器。

三坐標測量儀在塑料模具加工中的主要功能是:

1）可實現空間坐標點的測量;

2)可方便的進行數字運算與程序控制，有很高的智能化程度;

3)在逆向工程技術和曲面坐標檢測方面具有特殊的優勢。
