注塑模具分型面是指分開模具取出塑件和澆注系統凝料的可分離的接觸表面。由于分型面受到塑件在模具中的成型位置、澆注系統設計、塑件的結構工藝性及精度、嵌件位置形狀以及推出方法、模具的制造、排氣、操作工藝等多種因素的影響，因此在選擇注塑模具分型面時應綜合分析比較，從幾種方案中優選出較為合理的方案。選擇分型面時一般應遵循以下幾項原則:

(1)注塑模具分型面的選擇應保證塑件能順利取出,分型面應設在塑件外形的最大輪廓處,否則塑件無法取出。

(2)注塑模具分型面應方便塑件順利脫模,一般盡可能設在動模一側。3)分型面的選擇應保證塑件的精度要求。

(4)注塑模具分型面選取應考慮塑件的外觀質量和排氣效果同時還要塑件制造的難易程度等。總之,在滿足要求的前提下應盡可能使結構簡單。

(5)注塑模具分型面的選擇有利于成形零件的加工制造。

(6)注塑模具分型面的選擇有利于側向抽芯。

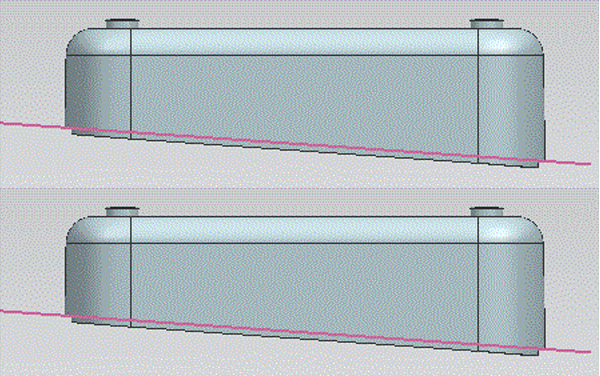

考慮到治療儀盒底座內部有豎直的螺釘支撐柱及注塑模具的加工性，把分型面設置成斜面。
